NH-KFF，NH-KFFP廣州南洋耐高溫防火操控電纜
一、產品特色及用處
本產品具有較高的耐火功能，飽嘗火焰直接焚燒下，在必定的時刻內不產生短路和斷路毛病，因而，在火災產生時，有利于削減丟失。本產品適用于各種火災風險較大，消防安全重要性較高場所的電氣配備及操控系統作連接線。
二、產品履行規范
GB9330-88
三、運用特性
1、溝通額外電壓：U0/U 450/750V；
2、最高工作溫度：阻燃聚氯乙烯絕緣和護套 70℃和105℃；
氟塑料絕緣和護套 200℃和260℃；
交聯聚乙烯絕緣 90℃；
低煙無鹵阻燃聚烯烴 70℃；
低煙無鹵阻燃交聯聚烯烴90℃和125℃。
3、最低環境溫度：阻燃聚氯乙烯護套 固定敷設-40℃、非固定敷設-15℃；
氟塑料絕緣和護套 固定敷設-60℃、非固定敷設-20℃；
4、耐火特性
| 契合IEC331規則 | 火焰溫度750℃、焚燒時刻3h、冷卻時刻12h、附加額外電壓、附加3A電流 |
| 契合GB12666.6-A規則 | 火焰溫度950-1000℃、焚燒時刻90min、附加額外電壓3A電流 |
| 契合GB12666.6-B規則 | 火焰溫度750-800℃、焚燒時刻90min、附加額外電壓3A電流 |
5、電纜裝置敷設溫度不低于0℃；氟塑料護套電纜不低于-25℃；
6、敷設引薦的答應曲折半徑：非鎧裝電纜不小于電纜外徑的6倍，鎧裝電纜不小于電纜外徑的12倍，氟塑料絕緣和護套資料電纜不小于電纜外徑的8倍。
四、根本類型及稱號
| 型 號 | 產 品 名 稱 |
| NH-KVV | 阻燃聚氯乙烯絕緣和護套耐火操控電纜 |
| NH-KVVP | 阻燃聚氯乙烯絕緣和護套銅絲織造屏蔽耐火操控電纜 |
| NH-KVVP2 | 阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽耐火操控電纜 |
| NH-KFF | 氟塑料絕緣和護套耐火操控電纜 |
| NH-KFFP | 氟塑料絕緣和護套銅絲織造屏蔽耐火操控電纜 |
| NH-KFFP2 | 氟塑料絕緣和護套銅帶繞包屏蔽耐火操控電纜 |
| NH-KVDVD | 低煙低鹵阻燃聚氯乙烯絕緣和護套耐火操控電纜 |
| NH-KVDVDP | 低煙低鹵阻燃聚氯乙烯絕緣和護套銅絲織造屏蔽耐火操控電纜 |
| NH-KVDVDP2 | 低煙低鹵阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽耐火操控電纜 |
| NH-KYDYD | 低煙無鹵阻燃聚烯烴絕緣和護套耐火操控電纜 |
| NH-KYDYDP | 低煙無鹵阻燃聚烯烴絕緣和護套銅絲織造屏蔽耐火操控電纜 |
| NH-KYDYDP2 | 低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包屏蔽耐火操控電纜 |
| NH-KYJV | 交聯聚乙烯絕緣阻燃聚氯乙烯護套耐火操控電纜 |
| NH-KYJVP | 交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲織造屏蔽耐火操控電纜 |
| NH-KYJVP2 | 交聯聚乙烯絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽耐火操控電纜 |
補白：鎧裝電纜類型后加22，軟結構電纜屏蔽品種可采用P2、P3等方式。
五、代號稱號和意義
| 項 目 | 代 號 | 說 明 |
| 耐火特性 | NH | 耐火電纜A或B |
| 系列代號 | K | 操控電纜 |
| 絕緣資料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
| Y | 聚乙烯 | |
| YD | 低煙無鹵聚烯烴(YDJ低煙無鹵交聯聚烯烴) | |
| YJ | 交聯聚乙烯 | |
| F | 氟塑料分200℃和260℃ | |
| 護套資料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
| F | 氟塑料分200℃和260℃ | |
| YD | 低煙無鹵聚烯烴 | |
| 屏蔽資料 | P | 銅絲織造屏蔽 |
| P2 | 銅帶繞包屏蔽 | |
| P3 | 鋁塑繞包屏蔽 | |
| 鎧裝資料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
| 32 | 鋼絲鎧裝聚氯乙烯護套 | |
| 導體結構 | A | 單股導體 |
| B | 7股絞合導體 | |
| R | 多股絞合導體 |
六、首要技術指標
| 功能項目 | 單位 | 技術指標 | |||||
| 20℃導體直流電阻≤DC | Ω/KM | 截面mm2 | 0.5 | 0.75 | 1 | 1.5 | 2.5 |
| A類 | 36.0 | 24.5 | 18.1 | 12.1 | 7.41 | ||
| R類 | 39.0 | 26.0 | 19.5 | 13.3 | 7.98 | ||
| 實驗電壓 | 2.5KV/5min | ||||||
| 絕緣電阻 | MΩ/KM | 1000 | |||||
| 耐火電阻 | GB12666.6A類或B類 | ||||||
| 阻燃特性 | GB12666.5A類或B類 |

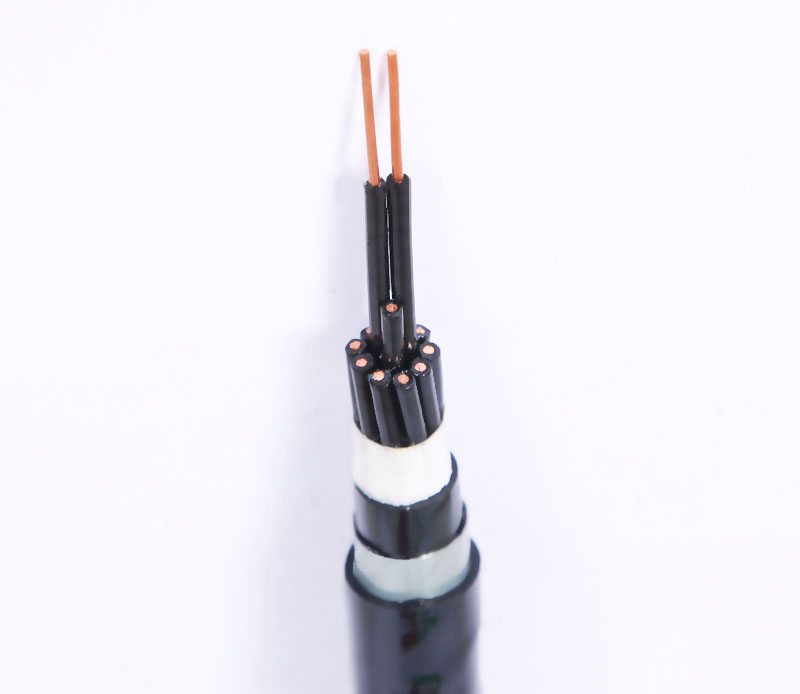

七、產品結構示意圖
